こんにちは.翼班主任のジャギーです.

東工大は明日まで第3クウォーターのテスト期間です.テスト期間くらい作業をお休みにしたいところですが,今後の予定を考えるとそうもいってられない翼班なのです....

さて,今月何やってたかというと...

ずーと、主翼のリブ切りです!

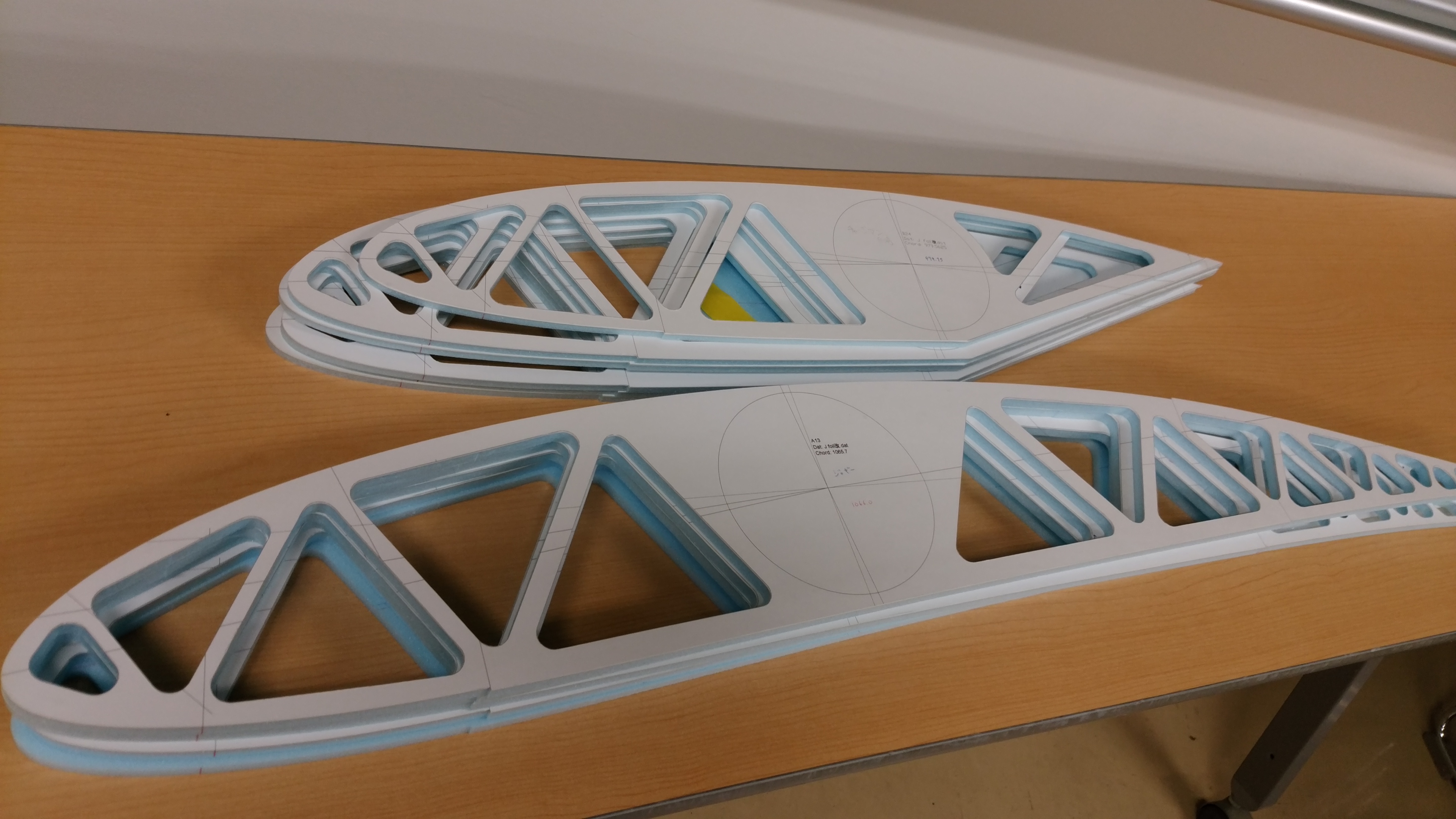

9~10月に1枚1枚丹精込めて作ったゴールデンボード製のマスターをスタイロに貼ってリブ切りします.この時点で肉抜きもしてしまいます.
一方でストリンガー穴と桁穴はこの時点では開けません.なんでかというと,桁が焼きあがって翼班に引き渡された後にリブを立てる場所1か所1か所にあった桁穴の径で桁穴マスターを製作して桁穴をあけるためです.(理論上は同じ径の桁でも桁穴マスターの径がコンマ何ミリか違うだけでフィット感が違います.その分接着剤が節約でき軽量化につながるので!)

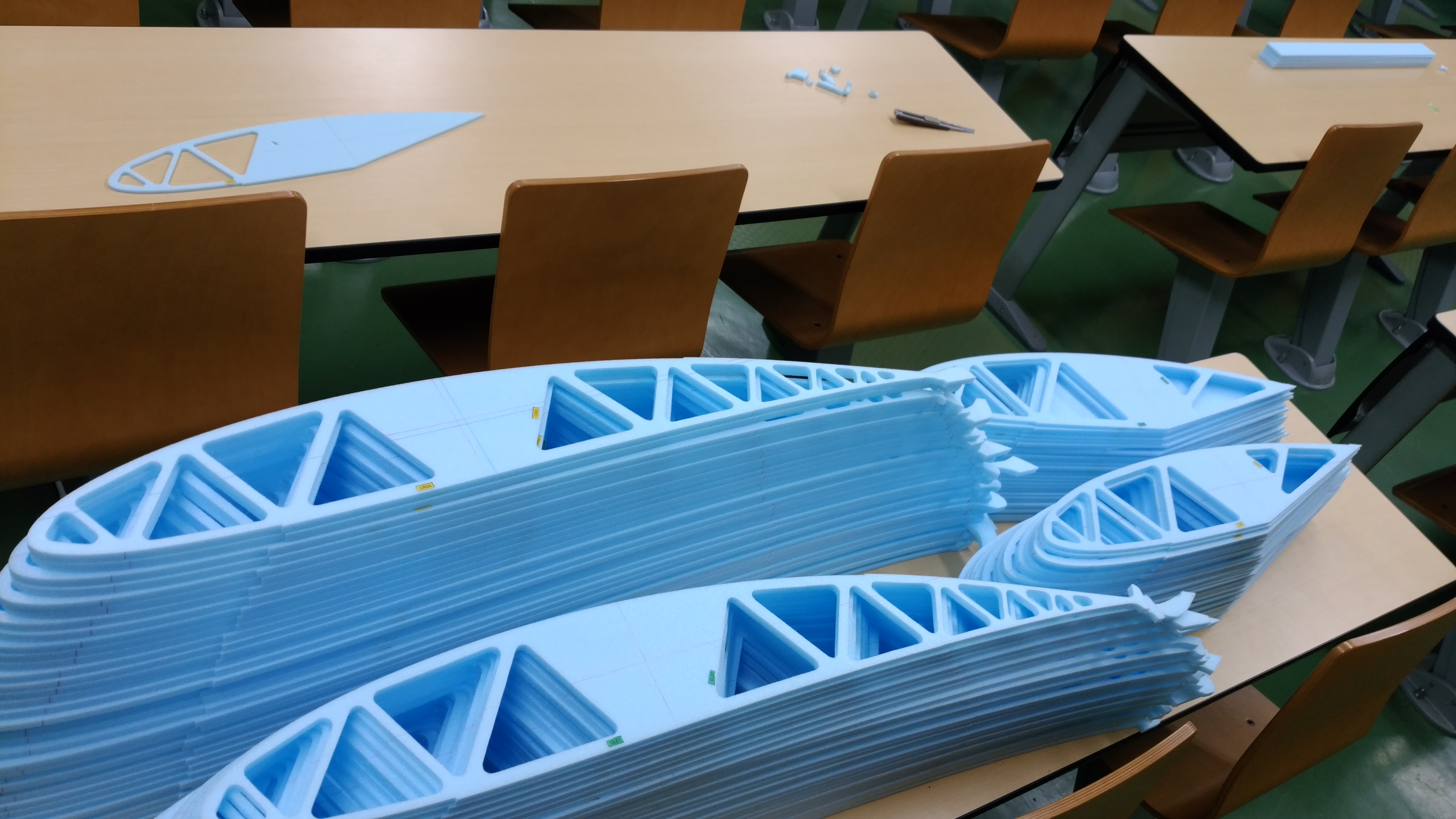

現時点で167枚のリブ切りが終了しました.残りはあと90枚です!(昨日翼班公式Twitterで あとちょうど100枚 ってツイートしちゃいましたがあれは間違いです。。)

今後3週間ほどはリブ切りは一旦お休みして,尾翼設計・主翼後縁材製作・尾翼ラック製作・ストリンガー製作などをしていく予定です.

ではまたいつの日か.
