V字ドライ積層

書いた人: lain | 10/11/10 22:04 | コメント(0)

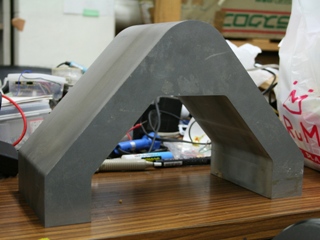

駆動系の日記にもあったように、新しいV字マンドレルができました。
その新しいマンドレルを使ってV字のドライ積層を行いました。
今まで、V字の製作はウェット積層をしていたのですが、今年はマンドレルを新しくしたこともあって、
ドライ積層をしました。ply構成は90°-45°-45°-90°で、全てクロスシートを使用しました。

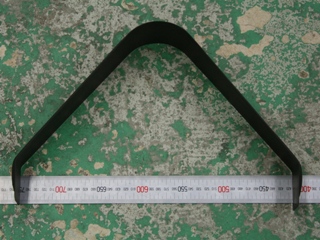

やってみた感じですが、クロスシートはウェット積層よりもきれいに貼れました。あと4g軽くなり、剛性もあがりました。


しかし、1つ大きな問題が・・・
V字がマンドレルについた状態で真空を引くためにV字の内部応力が残ってしまい、
脱型後にツメの部分が内側に入ってしまって、ツメの部分での平行がでなくなってしまったのです。

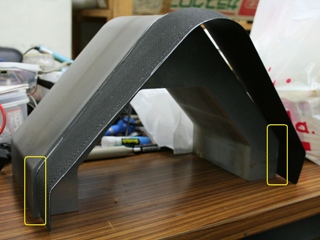

下の写真で、奥の方のツメをマンドレルに合わせたときに、手前のツメがマンドレルの内側に入っています。


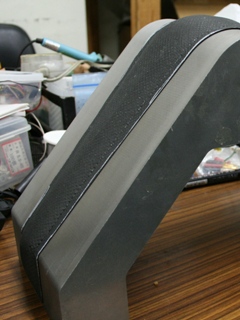

現在、その対処の方法を考えています。V字の中心が一番曲がっている感じなので、そこをなんとかしたいです。
あと、45°のクロスは90°でよかったかもしれません。45°にした分、内部応力がさらに強くなっている気がします。
次の積層の時に、またレポートを書くと思います。
