2004年度版プロペラの雄型の製作風景です。(文責　川上)

拡大して見る
まずは、アルミマスターの間に埋めるスタイロを切り出します。
マスターに両面テープを貼って、スタイロに張り付け、熱線カッターで切り出します。

拡大して見る

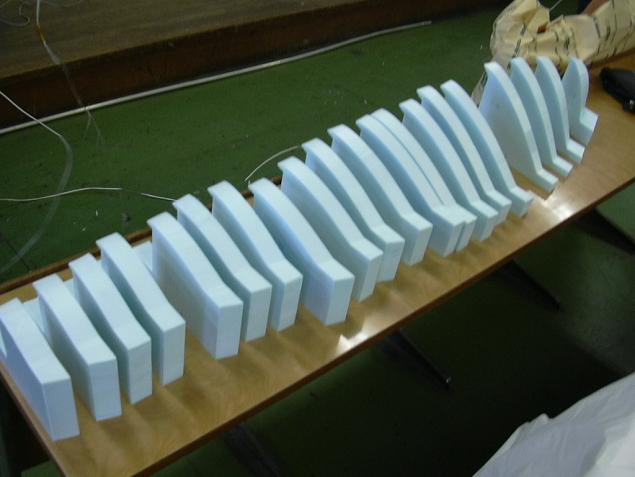

今年のペラ班はやたら人数が多い。流れ作業なので、どんどんスタイロが切り出されていきます。

拡大して見る
そうそう。その調子で頑張ってください、福島君。
二日はかかると思ってた作業ですが、どうやら一日で終わりそうです。

拡大して見る
と思っていたら、端っこの部分のマスターをうっかり切り忘れていました。
急きょアルミの切り直しです。

拡大して見る

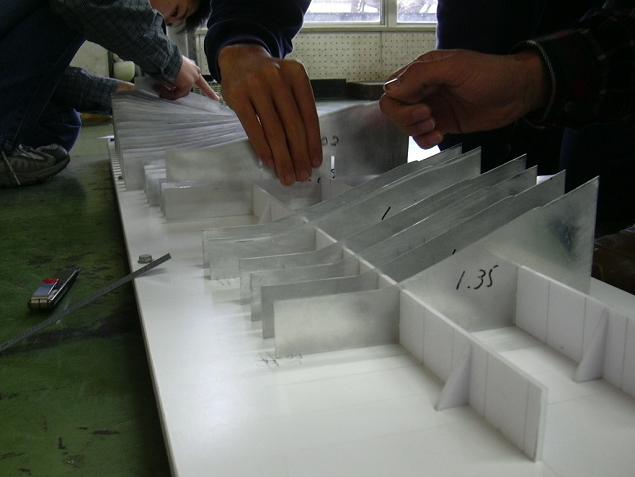

アルミマスターをスチレン版に刺して、カラーボードの上に固定しています。
スチレン版が柔らかくて、ちょっと心配だったのですが、意外としっかり固定できました。
土台になるカラーボードは、結構歪んでいたので、鉄製のＬアングルをボルトで固定して矯正してあります。

拡大して見る

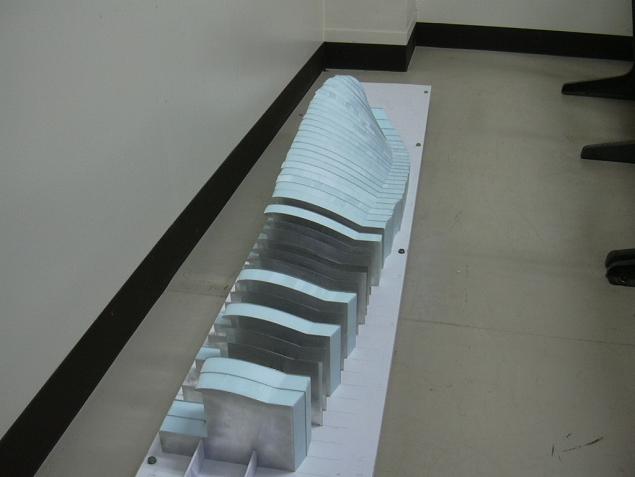

そしてアルミの間に切り出したスタイロを差し込んで固定していきます。
写真を見てわかるように、今年は精度を上げるために、前縁部分まで回り込んだ形にしてあります。

拡大して見る

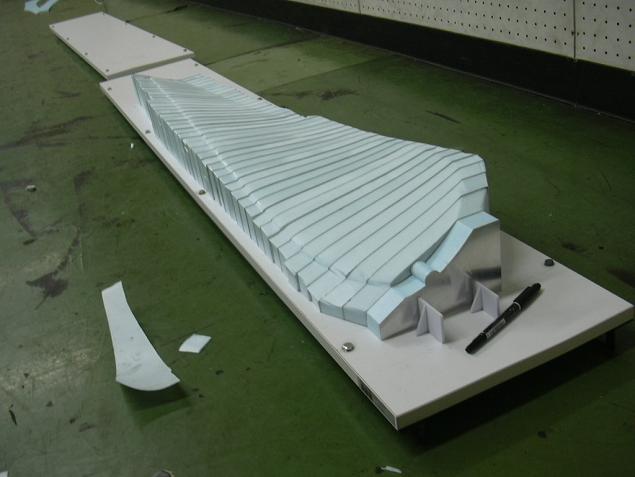

組み立て完了。アルミマスターに時間をかけただけあって、結構良い出来です。
あとはパテを盛って形を整えるのみ。
