昨年のA,BL連続巻きで主桁の桁巻きが一通り終わりFRP班は現在桁やすりと桁リブの制作に取り掛り始めています。

が今回はそれではなく前の記事にも書かれていました新型炉の補足です。

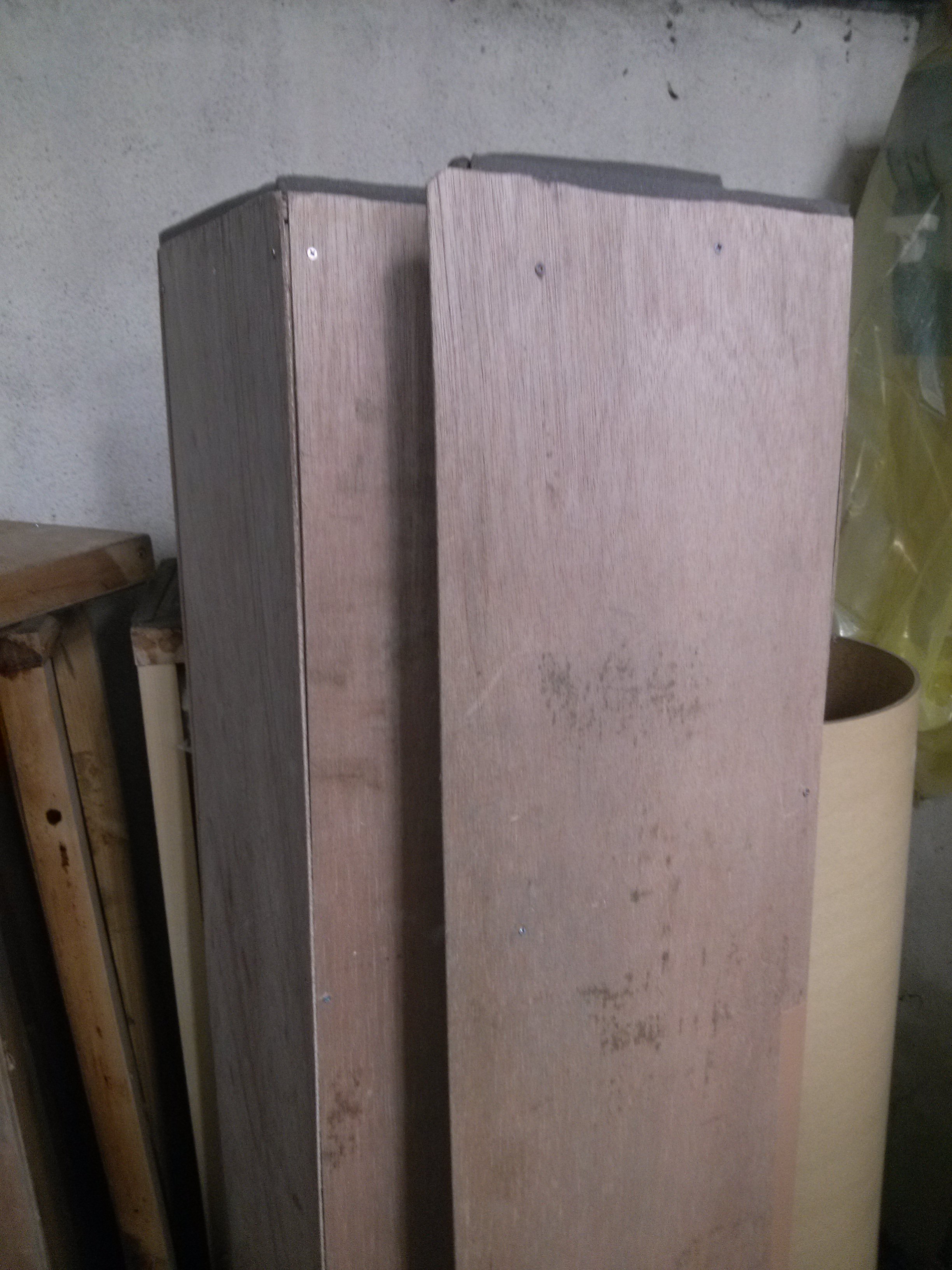

 下の写真は今回の炉の蓋です。

今回の炉については今まであった温度ムラを減らすということを目標にしていました。また今までの炉の部品を結構流用しています。

変更点としては

• まず炉の構成を今までの1.3mのユニット5つから1.7mのユニット4つに。

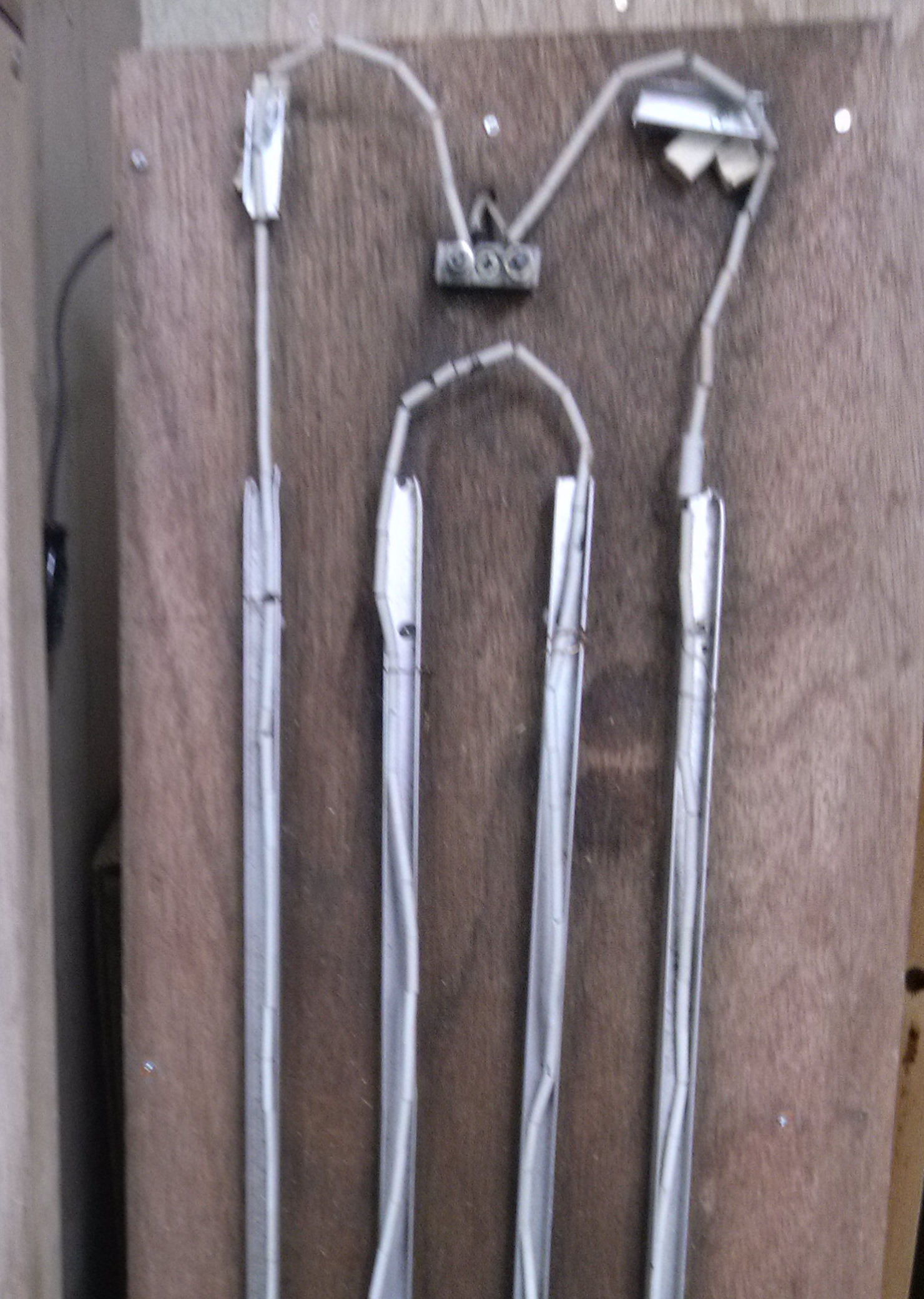

• 電熱線を端の限界まで張った。
• ケーブルを耐熱のものに変更。

• 炉の台のユニットの上部の角材を無くした。具体的には以前の炉にはこのヒーター部に左右に角材がありましたがこれを無くしました。

また設計段階では接合部を凹凸状にすることにより熱の漏れを少なくなるようにしようと考えていました。これが今回の炉の最大の特徴だったのですが最終的に制作上の問題で没にしました。

つまり結局今までとあまり変わりません。

一方炉ファンユニットの方は僕はあまりかかわっていませんがあれの威力は相当なものでうまく調節すれば炉の温度のばらつきをかなり無くすことができます。

こちらはマンドレル内部の空気と外側の空気を循環させる働きをしています。

構想を始めたのが8月の終わりでしたが何とか完成したのは１２月。やはり夏休み中になるべく終わらせるべきでした。桁巻きが本格的に始まってしまうとなかなか時間がとれません。

あけましておめでとうございます！

今年もよろしくお願いします。

今年のFRP初作業は去年から持ち越したBL桁の脱型作業です。

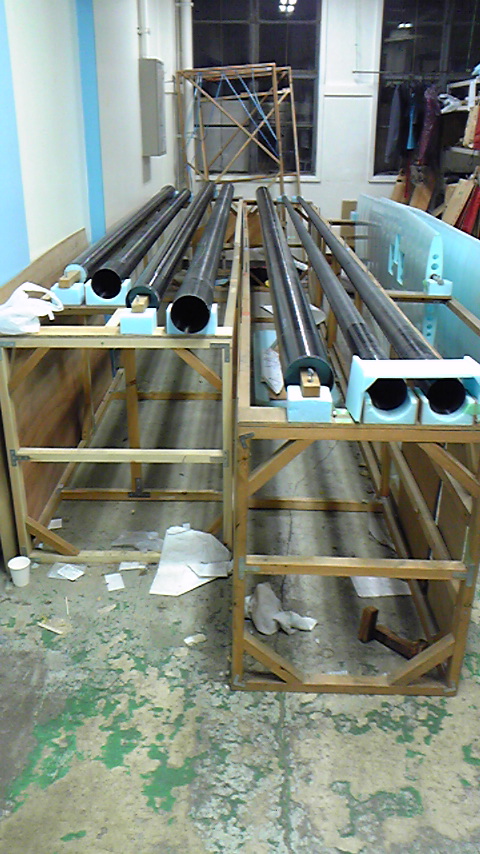

で、ラックに主翼桁が揃いました！

右からDR、DL、A、BR、BL、CR、CLとなっています。

これは嬉しい光景です！

端部処理や桁やすりが済んでいませんが、とにかく揃いました。
