ただいま作業中です。

一応一区切りついたので、今年のフェアリングについて少し書きます。

今年のフェアリングは新しいこと盛りだくさんです。
まず、設計法。従来２DCADにて設計を行っていましたが、時代の流れにあわせて今年は３DCAD（Solidworks)で設計を行いました。

Solidworksで設計するメリットとして、僕は次の2つを挙げます。
・本来三次元であるフェアリングを設計するに当たって、より直感的に自然に設計ができる。
・設計後、3次元的な解析を行うことができる。

次に、今年のフェアリングは発泡スチロールの部分を増やし、より3次元的なフォルム、セミシェル構造になっています。
このメリットとして
・強度が増すことによって薄くでき、その結果フェアリングの表面積を減らすことができる。
・空力性能の向上（特に正対時以外の空気の流れに対して）

まだまだありますが、長くなるので今回は大まかな設計の様子と、解析の様子を報告します。

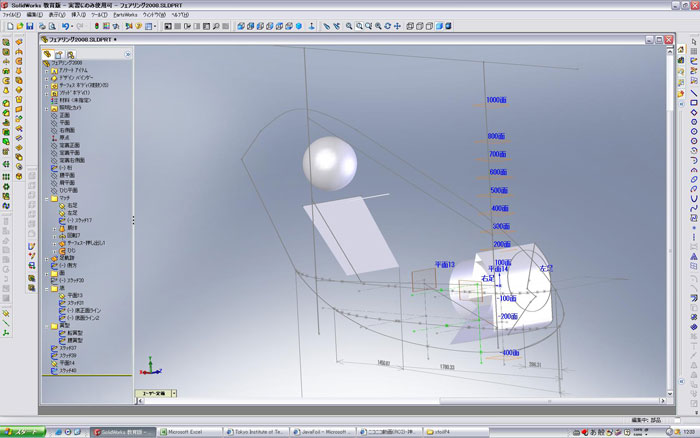

○設計中


まったく新しい設計方法で、手探りで設計しました。

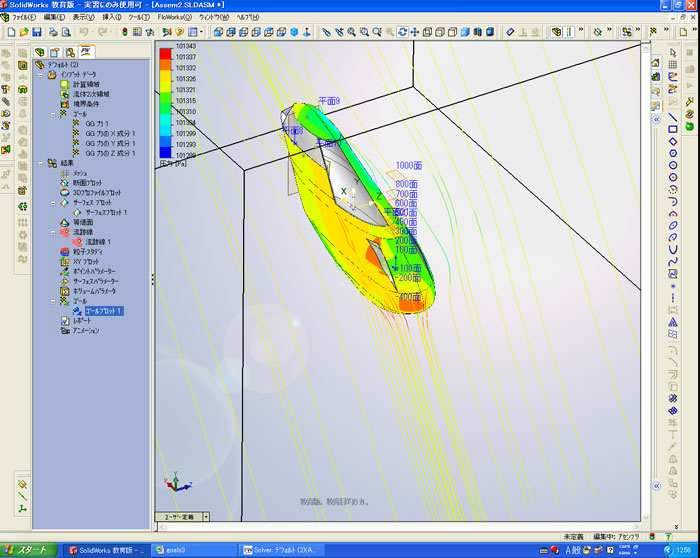

○横風を受けたときの圧力分布と流線


抗力、モーメント、質量流量も出すことができ、新たなデータを得ることに成功しました。

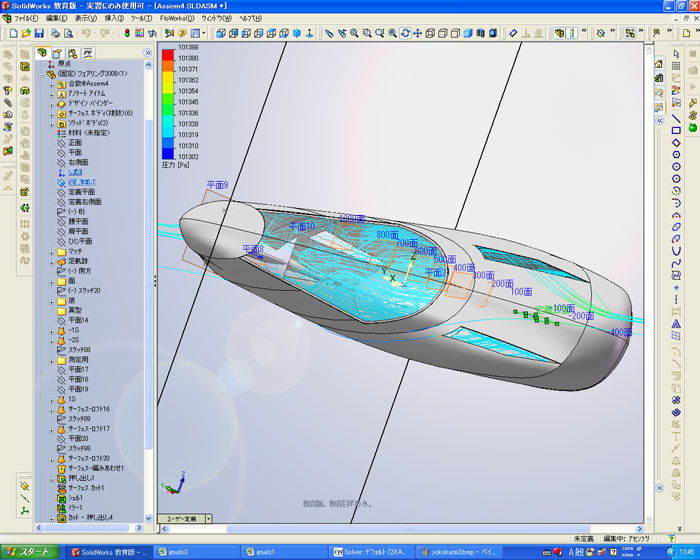

○インテイクから流入する風の内部での動き




＠＠うずうず！
