オーバーレイ　　　←コックピットtopへ

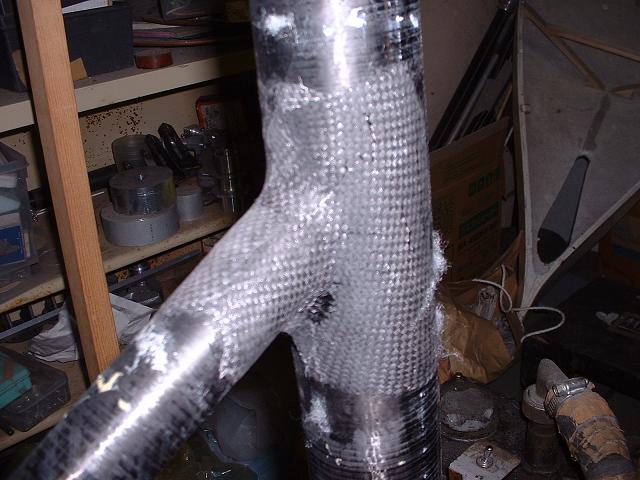

相貫の最後の仕上げとなる作業。相貫部にカーボンクロスを貼り付け補強します。
相貫部の強度の大部分を出しているので、重要な作業です。

拡大して見る

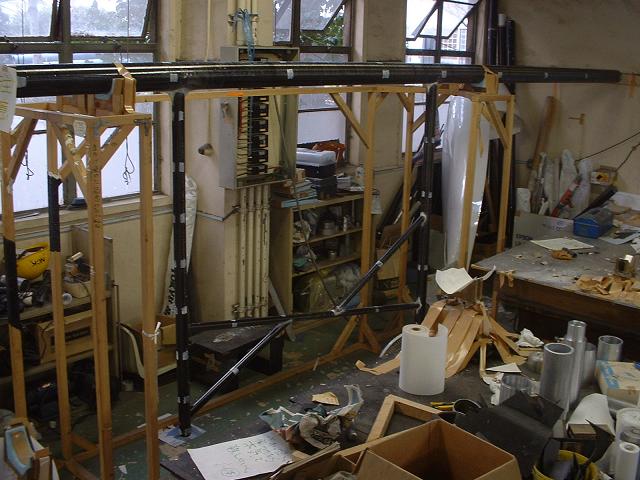

2004年度のフレーム。

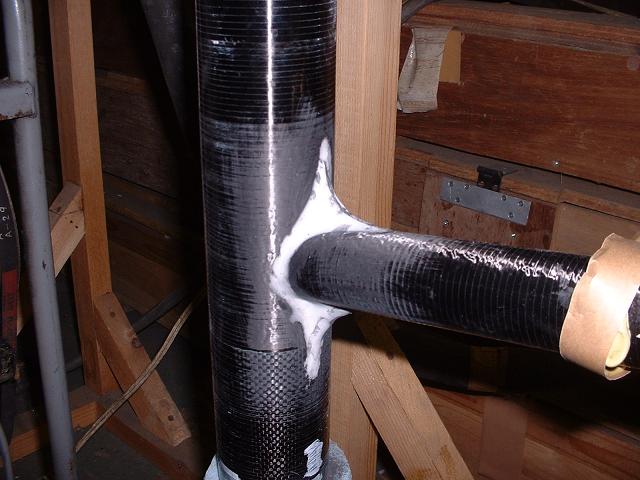

全ての桁相貫をパテまで終わらせてから、1箇所ずつオーバーレイをしていきます。

拡大して見る
今回は、後藤と下田の相貫部をオーバーレイします。

クロス
拡大して見る拡大して見る

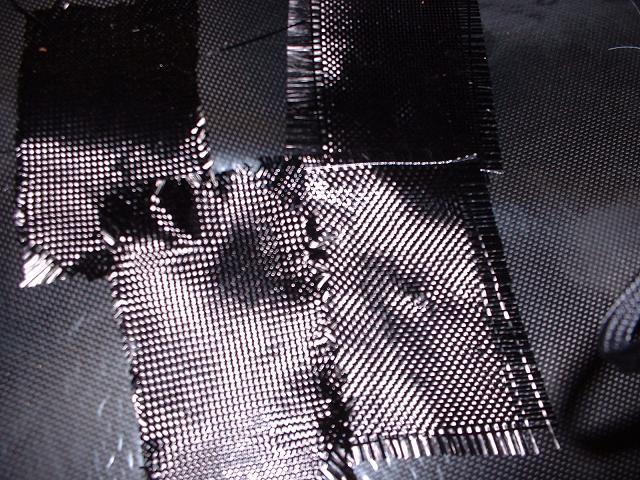

黒いのがカーボンクロスです。
炭素繊維をまとめた帯が縦横に編みこまれていて、この繊維の帯の密度(帯1本に繊維何千本か)や帯の編み方によっていろいろ種類があります。
オーバーレイには、クロスを繊維の方向を変えて右翼側と左翼側にわけてそれぞれ2ply(2枚)ずつ貼ります。
斜めに交差している方が上に来る。
また、白い2種類ある布切れは、ピールクロスとブリーザークロス(モコモコしてるのがブリーザー)といい、後で使用します。

エポキシ樹脂

拡大して見る
貼るクロスと同じ重量のエピコートと、エピコートの15%の重量のTEPA(テトラエチレンペンタミン)を混ぜて、エポキシ樹脂を作ります。

含浸
拡大して見る

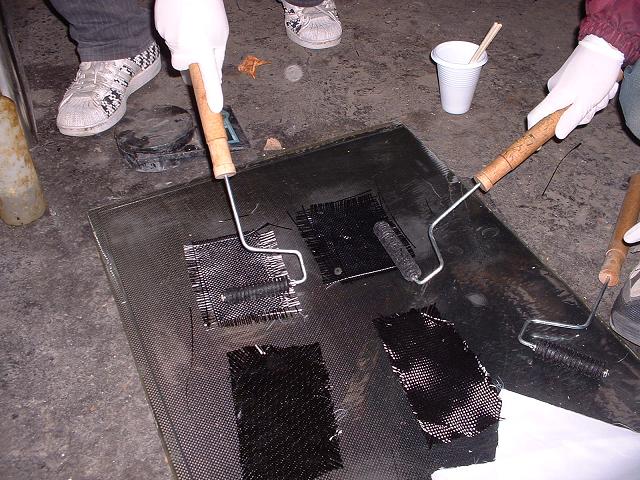

黒い「脱泡ローラー」を使って、エポキシ樹脂をクロスに染み込ませます。
このエポキシ樹脂がクロスを桁に貼り付ける際、接着剤の役目を果たすのです。

追従
拡大して見る

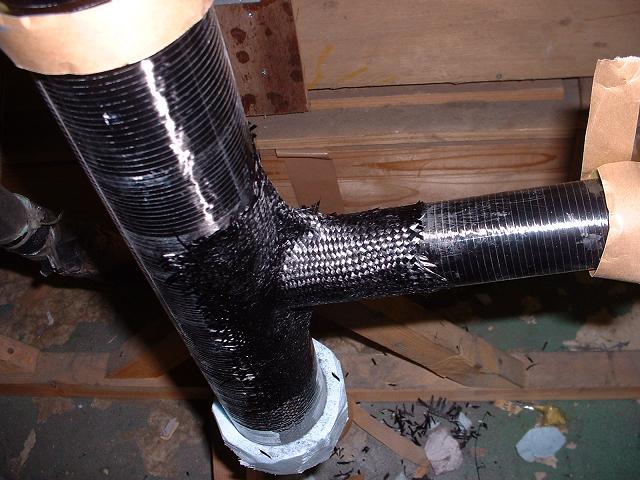

含浸したクロスを相貫部に貼り付けます。樹脂量が少ないと貼りにくいのですが、多すぎると今度は重くなるので、その辺が難しいところ。


クロスを貼った上から、ピールとブリーザーを順に貼り付けます。
これらが余分な樹脂を吸い取ってくれるのです。

バッグ
拡大して見る

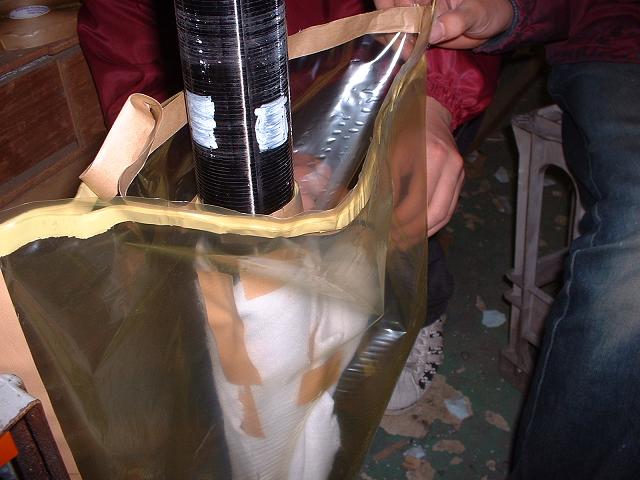

今度はバッグと呼ばれるものを作ります。
黄色いのはブチルと呼んでいて、テープや接着剤のような役目に使用しています。
分厚くて押しつぶすこともできるので、シワが入らずに機密性の高いバッグが作れます。

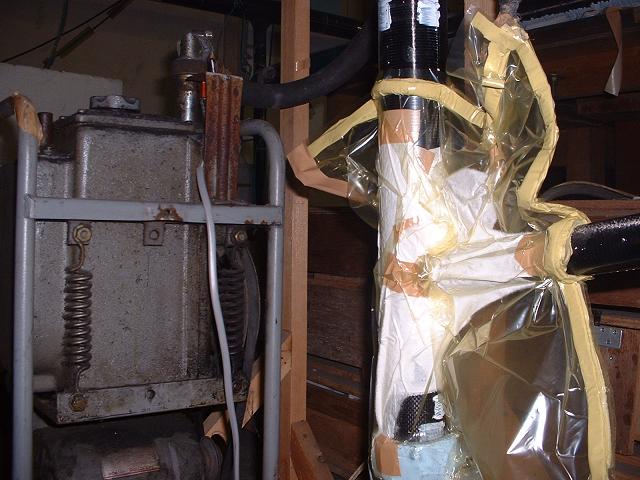

これを相貫部のまわりに貼って、密閉します。

真空引き
拡大して見る
最後に真空ポンプを用いて真空引きをします。
バッグ内の空気を抜いて、クロスを桁に圧着させ、同時に余分なエポを吸い出してしまうのです。

拡大して見る
24時間以上かけて樹脂を硬化させたら、バッグから開封して、完成です!!
